扁口漏電流互感器（或稱為漏電互感器）是一種用于檢測電氣設備漏電流的設備。其主要功能是將電流信號變換為易于測量和處理的信號，以便監測和保護電氣設備的有效運行。扁口設計可安裝在扁鋼接地引下線上或同時卡住三根火線（三相三線制）或三根火線1根零線（三相四線制），使其在安裝時相對占用空間較小且具備更好的靈活性。
扁口漏電流互感器的基本工作原理是利用電磁感應原理。當電流通過導體時，會在導體周圍產生磁場。扁口漏電流互感器通過對磁場的感應，監測到導體周圍的漏電流，從而實現漏電流的檢測。一旦漏電流超過設定值，互感器會立即觸發安全保護裝置，切斷電源，防止事故發生。
該互感器的結構一般包含輸入端、輸出端及保護裝置。其輸入端連接到需監測的電氣設備電路中，而輸出端則連接到保護系統。互感器能夠?qū)㈦娏餍盘栆砸欢ǖ谋嚷首儞Q，并將漏電流信息傳送至后續的監測系統。扁口漏電流互感器的扁平結構設計使其在電氣設備中安裝更為方便，特別適用于空間有限的應用場合。 高靈敏度：大多數扁口漏電流互感器具備高靈敏度，能夠及時捕捉低電流值的漏電信號，保障系統正常。扁口漏電流互感器采用優質材料，耐高溫、耐潮濕，且抗干擾能力強，能夠在復雜的電氣環境中穩定工作。
扁口漏電流互感器的結構特點

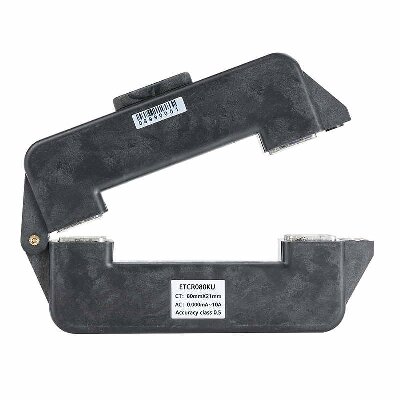

1. 開合式結構，不需停電不必斷開被測線路，特別適合在線安裝。非接觸測量，方便快速安全可靠。
2. 采用坡莫合金鐵芯、CT雙層屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 特別適合測試接地扁鋼的漏電流。
4. 可輸出電流信號或電壓信號。
5. 傳感器的量程、匝比、輸出接口等可按客戶要求訂制。
6. 輸出接口：接線口(S1、S2線圈抽頭端，GND屏蔽端) 或引線輸出。
7. 絕緣強度：AC 3700V/rms（鐵芯與外殼之間）。
8. 安全等級：CATⅢ600V。
9. 工作溫度：-15℃～50℃
從結構上分類有閉環式，開合式，分離式等等。
廣東銥電測控技術有限公司專注于電力測試儀器儀表及供電質量治理的研發生產。公司深耕電力行業近二十年，堅持走技術創新自主研發的道路，精心打造每一款產品，悉心服務每一位客戶。公司積極支持OEM&ODM定制服 務，根據客戶具體需求量身定制，為客戶創造更大價值。銥電測控是ETCR080KU開合式漏電流互感器、ETCR085分離式漏電流互感器的生產廠家。銥電測控服務熱線：400-068-0006，了解更多請訪問銥電測控官網：www.vcvangard.com
