產品系列 : 接地電阻在線測試儀（非接觸）
在線監測接地系統的接地電流，回路接地電阻、金屬回路聯結電阻、接地引下線的連接狀況
檢測儀結構：開合式+整體式
穿孔尺寸：56mm×27mm
接地電阻量程：0.01Ω～200Ω
接地電流量程：0.0mA～20A（選購）
通訊方式：RS485通訊，4G通訊（選購）
報警功能：可設置報警閾值
防爆標志：ExiaⅡBT3Ga
產品簡介
ETCR2800KB接地電阻在線檢測儀用于在線監測接地電阻、接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，還可以在線監測接地電流。又稱接地電阻在線測試儀、回路電阻在線監測儀。檢測儀采用非接觸測量技術、地線穿心通過傳感器、絕不影響防雷接地效果和設施的正常運行；檢測儀有多種結構適應不同場所使用；檢測儀防護等級IP65，可在戶外安裝使用。檢測儀廣泛應用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。
ETCR2800KB接地電阻在線檢測儀由傳感器、控制器、安裝五金件等組成，傳感器有閉環式與開合式，控制器有整體式與分體式，以適應不同的應用環境。其中開合式結構，安裝時無需斷開接地引下線，方便快捷。檢測儀可以單個安裝使用，也可以自行組建成有線網絡系統或無線網絡系統使用。檢測儀具有RS485有線通訊和4G無線通訊方式，支持ModBus協議，通過后臺實現遠程在線監測。
ETCR2800KB接地電阻在線檢測儀已通過防爆認證，其安全防爆認證參數整機滿足GB3836.1-2021和GB3836.4－2021標準相關要求。其防爆標志為Ex iaⅡB T3 Ga。防爆合格證號：CE23.3868X。它可應用于相應的易燃易爆環境中。
產品特點
1、產品有多種結構以適應各種場所應用。
2、閉環式檢測儀，成本較低，安裝時需斷開接地引下線。

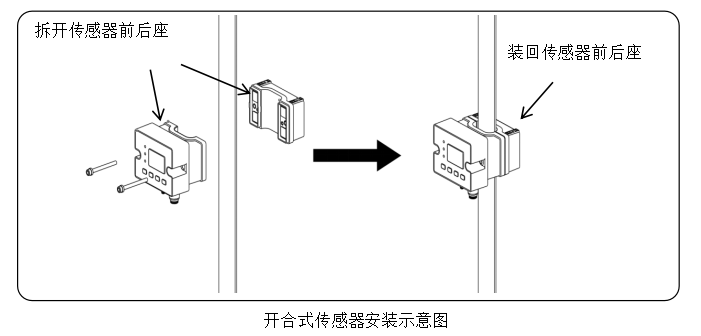

3、開合式檢測儀，安裝時不需斷開接地引下線，安裝方便快捷。
4、分體式檢測儀，控制器與傳感器分開安裝，便于觀察測量結果，或集中管理。
5、檢測儀具有壁掛式安裝及接地線安裝2種安裝方式。
6、多種通訊方式：RS485/4G，支持ModBus協議。
7、防雷功能，適用于室外多雷擊場合。
8、報警功能：可設置報警臨界值，具有聲光報警指示。
9、已通過防爆認證，防爆標志為Ex iaⅡB T3 Ga。
10、防護等級：IP65。
技術參數
供電方式 | 外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |
電 源 | 6V DC～12V DC（用戶外部提供) (本安參數：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。 485參數：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。） 本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
接地電阻測量 | 量程：0.01Ω～200Ω |
分辨率：0.001Ω | |
精度：±2%rdg±5dgt(20℃±5℃，70%RH以下) | |
接地電流測量 （選購） | 量程：AC 0.0mA～20A |
分辨率：0.1mA | |
精度：±2%rdg±5dgt(20℃±5℃，70%RH以下) | |
傳感器穿孔尺寸 | 56mm×27mm |
外形尺寸 | 123mm×117mm×100mm |
LCD尺寸 | 47mm×28.5mm |
溢出指示 | 測試值大于200Ω時，LCD顯示“OLΩ”符號 |
電源及通訊線接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃綠色---RS485信號負； 白---屏蔽地； (電源輸入地與屏蔽地可以短路連接) |
通訊方式 | RS485(支持ModBus協議)或4G（選購） |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通訊距離 | 有線網絡：約1500米，可擴展 無線網絡：不限制 |
報警指示 | 檢測儀聲光報警 |
報警設置 | 后臺設置 |
質 量 | 約1100g |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
功 耗 | 檢測儀：50mA Max(選配4G 12VDC 150mA Max). |
防爆標志 | Ex ia ⅡB T3 Ga |
防爆合格證號 | CE23.3868X |
防護等級 | IP65 |
常規版本4G | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
全球版本4G | LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM B2/B3/B5/B8 |
