產品簡介
ETCR3100C接地電阻/土壤電阻率測試儀又稱數字接地電阻測試儀、地樁式接地電阻儀、土壤電阻率測試儀、二三四線接地電阻測試儀，用于接地電阻、土壤電阻率、接地電壓測量，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值，廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等行業。

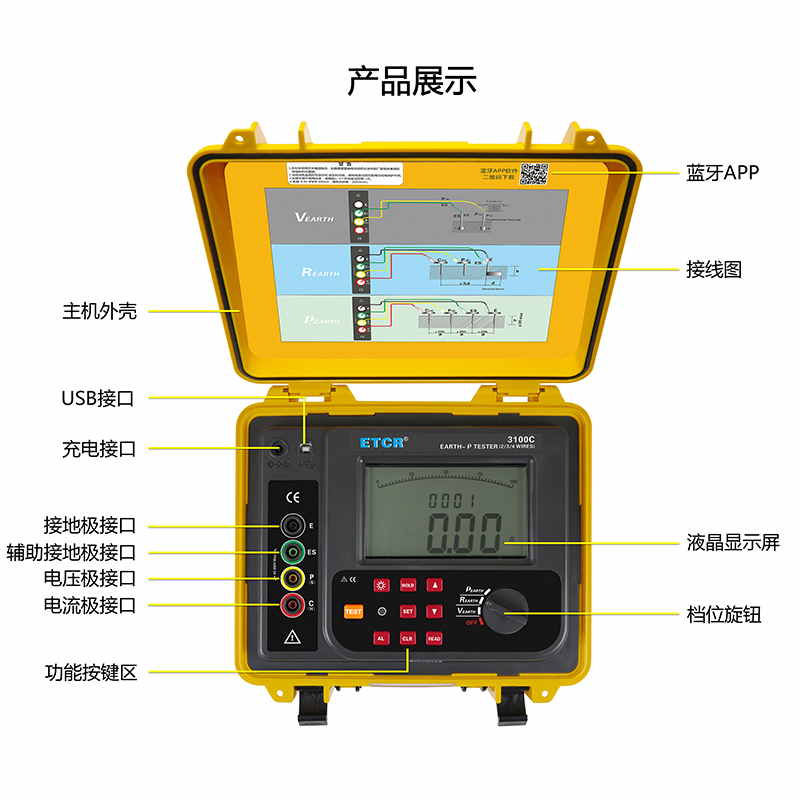

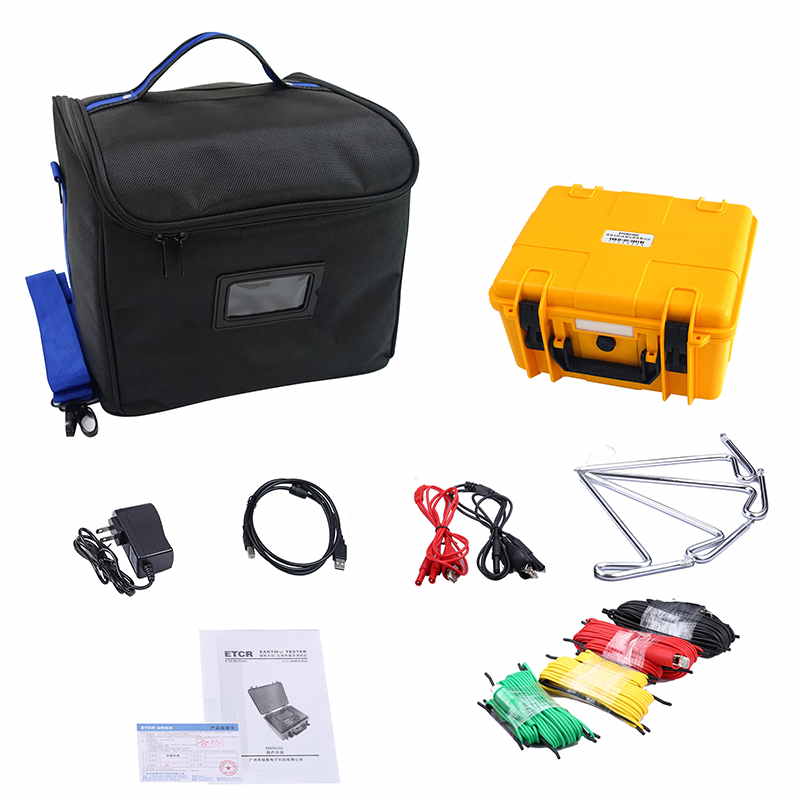

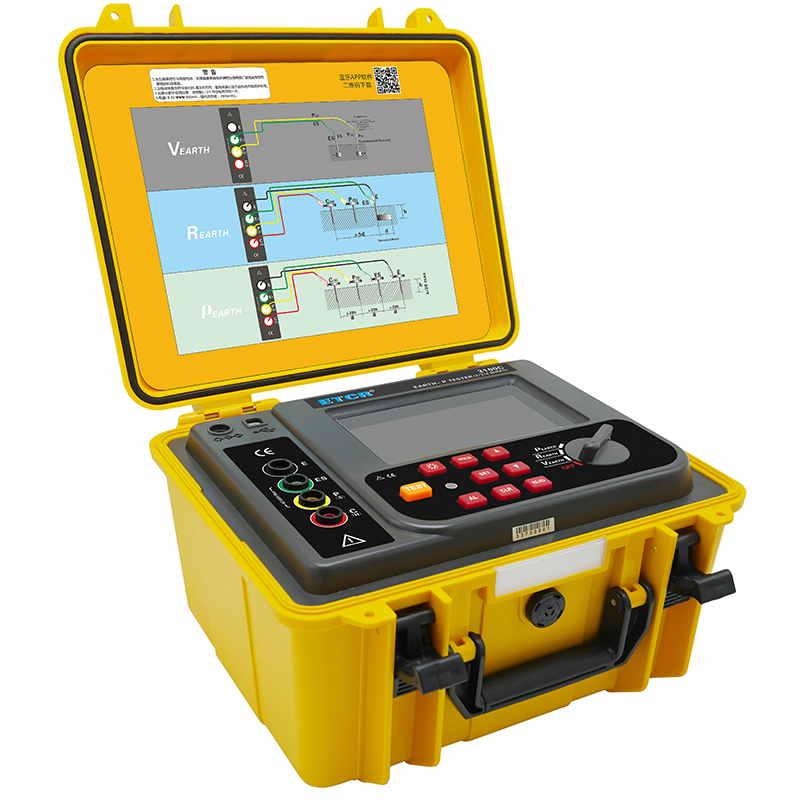

ETCR3100C接地電阻/土壤電阻率測試儀由主機、數據上傳軟件、測試線、輔助接地棒、通訊線等組成。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。藍牙通訊功能，數據存儲功能存儲300組數據，通過USB接口數據上傳軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。
產品特點
1、二三四線法接地電阻測量，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。

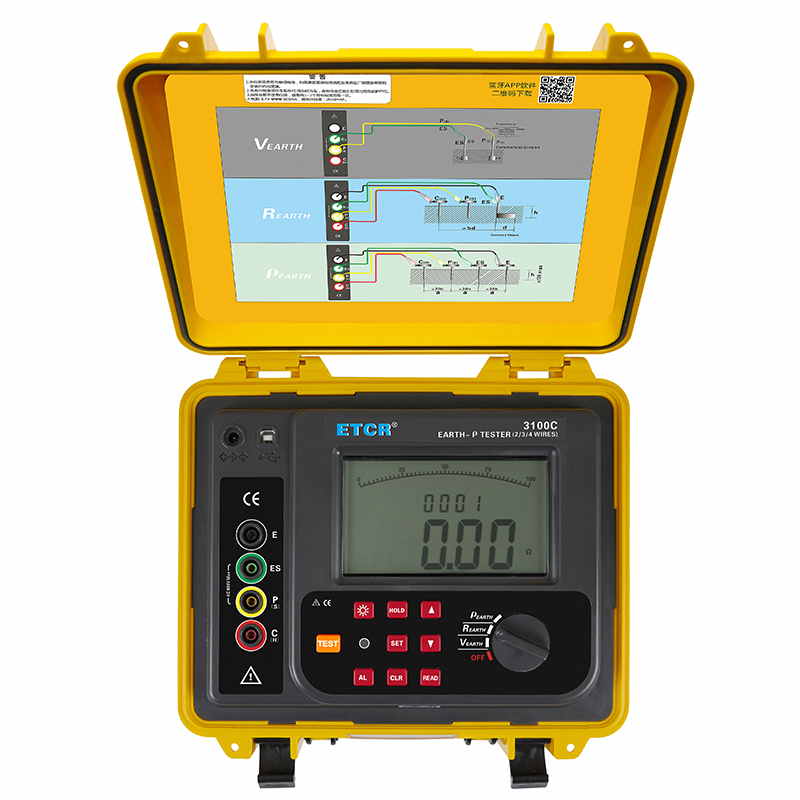

2、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
3、報警功能，可設置報警閾值。
4、存儲功能，數據存儲300組。
5、USB通訊接口，數據上傳功能。

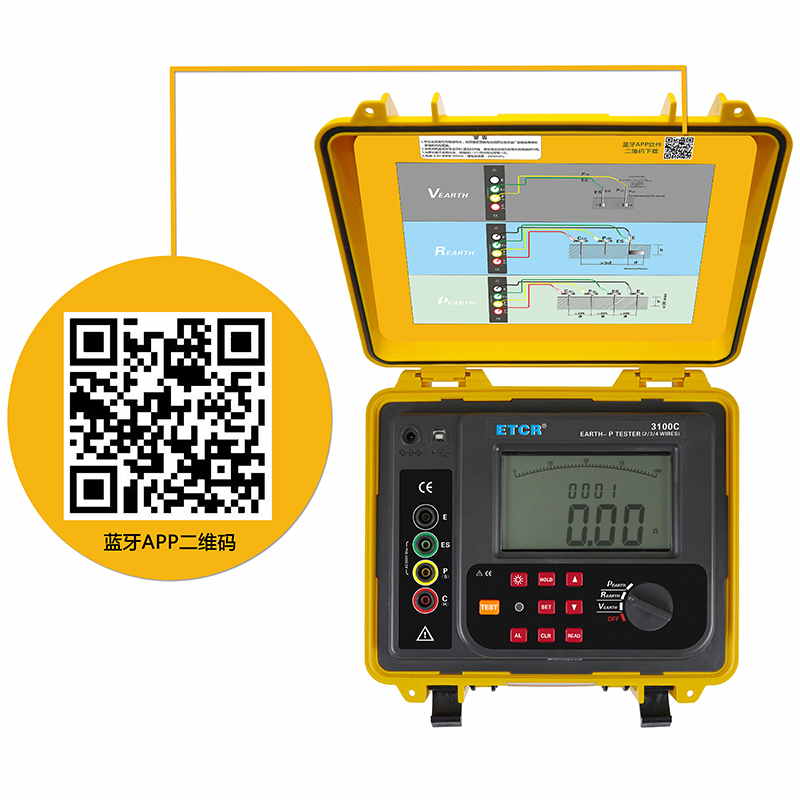

6、藍牙通訊功能。
技術參數
1、基準條件下基本誤差及性能指標
| 測量功能 | 測量范圍 | 精 度 | 分辨力 |
| 接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 m～100m；π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 土壤電阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、一般規格
| 規格名稱 | 規格參數 |
| 電 源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V |
| 背 光 | 可控白屏背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，白屏背光 |
| 測量指示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 |
| LCD顯示域 | 124mm×67mm |
| 量 程 | 接地電阻：0.00Ω～30.00kΩ |
| 土壤電阻率：0.00Ωm～9999kΩm | |
| 接地電壓：0V～600V | |
| 測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
| 測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 測試電流 | ＞20mA（正弦波） |
| 開路測試電壓 | AC 40V max |
| 測試電壓波形 | 正弦波 |
| 電極間距范圍 | 可設定1m～100m |
| 換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
| 土壤電阻率：0.00Ωm～9999kΩm全自動換檔 | |

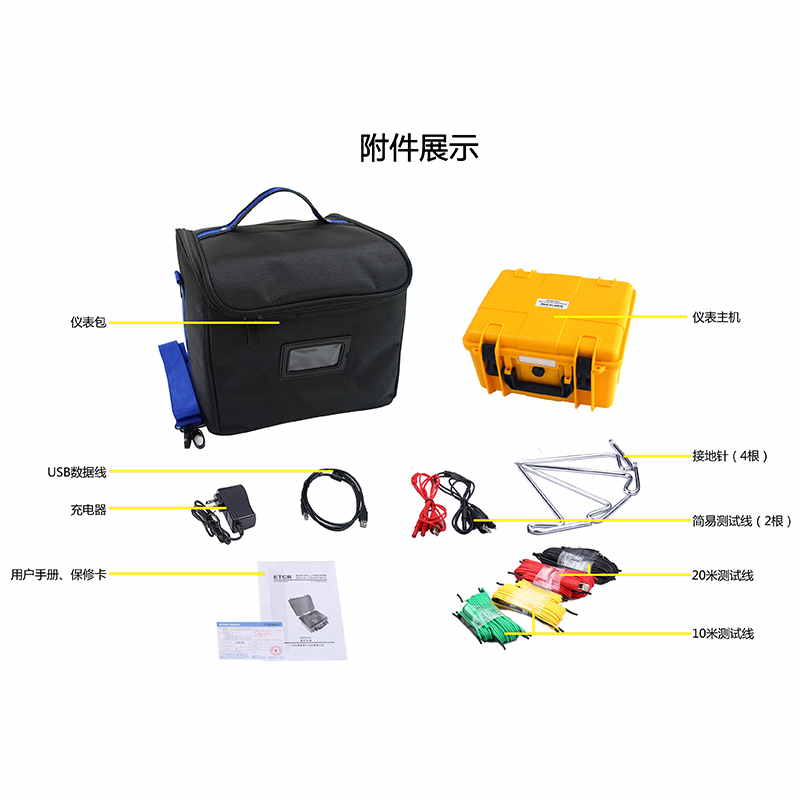

| 標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
| 輔助接地棒 | 4根：φ9mm×230mm（約935g） |
| 測量時間 | 對地電壓：約3次/秒 |
| 接地電阻、土壤電阻率：約15秒/次 | |
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
| 線路電壓 | AC 600V以下測量 |
| 通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 通 訊 線 | USB通訊線1條，長1.5m |
| 數據存儲 | 300組，顯示“FULL”符號表示存儲已滿 |
| 數據保持 | 保持數據時“HOLD”符號指示 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
| 報警臨界值設置范圍 | 電阻：0Ω～9999Ω，電壓：0.0V～600.0V |
| 自動關機 | 開機后10分鐘，自動關機 |
| 電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 |
| 工作電流 | 待機: 約20mA(背光關閉) |
| 開機開背光：約45mA(背光關閉25mA) | |
| 測量：約100mA(背光關閉) | |
| 儀表尺寸 | 高寬厚：280mm×260mm×160mm |
| 質 量 | 儀表：約2306g(含電池) |
| 總質量：約6.3kg（含附件） | |
| 過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 防護等級 | IP65（合蓋時） |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004。 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -20℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 電阻率量程 | 電壓量程 | 報警功能 | 存儲功能 | 保護功能 |
| ETCR3000數字式接地電阻表 | 0.01Ω～2000Ω | —— | AC 0V～600V | 可設置報警閾值 | 300組 | —— |
| ETCR3000B接地電阻/土壤電阻率測試儀 | 0.00Ω～30.00kΩ | 0.00Ωm~9999kΩm | AC 0V～600V | 可設置報警閾值 | 300組 | —— |
| ETCR3000C數字式接地電阻測試儀 | 0.01Ω～2000Ω | —— | AC 0V～600V | 可設置報警閾值 | 400組 | —— |
| ETCR3040數字式接地電阻測試儀 | 0.10Ω～2000Ω | —— | 0V～300V AC/DC | 輔助樁、交直流電壓報警 | —— | 各端口間AC 280V/3秒 |
| ETCR3040B接地電阻/土壤電阻率測試儀 | 0.00Ω～30.00kΩ | 0.00Ωm～9999kΩm | DC/AC 0V～600V | 輔助樁、交直流電壓報警 | —— | —— |
| ETCR3100C接地電阻/土壤電阻率測試儀 | 0.00Ω～30.00kΩ | 0.00Ωm~9999kΩm | AC 0V～600V | 可設置報警閾值 | 300組 | —— |
