產品系列 : 開合式泄漏電流互感器
用于交流漏電流、相位、電能、功率、功率因數、諧波在線檢測，變壓器接地線泄漏電流在線檢測
產品符合RoHS環保要求
產品符合CE要求
可輸出電流信號或電壓信號
接受客戶訂制
產品簡介
分離式泄漏電流互感器系列產品性能特點：
1、開合式結構，不需停電不必斷開被測線路，安裝快速安全可靠，特別適合在線安裝。
2、采用坡莫合金鐵芯、雙層屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3、可同時把火線、零線一起鉗住，即可測量電纜線及電器設備的漏電流。
4、螺釘固定方式，特別適合測試接地扁鋼的漏電流。
5、輸出接口：接線端子(S1、S2線圈抽頭端，GND屏蔽端) 或2芯屏蔽線輸出
6、互感器的量程、匝比、輸出接口等可按客戶要求訂制。
7、安全等級：CATⅢ600V。
8、工作溫度：-15°C～50°C
產品規格
| 產品型號 | 產品圖片 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |

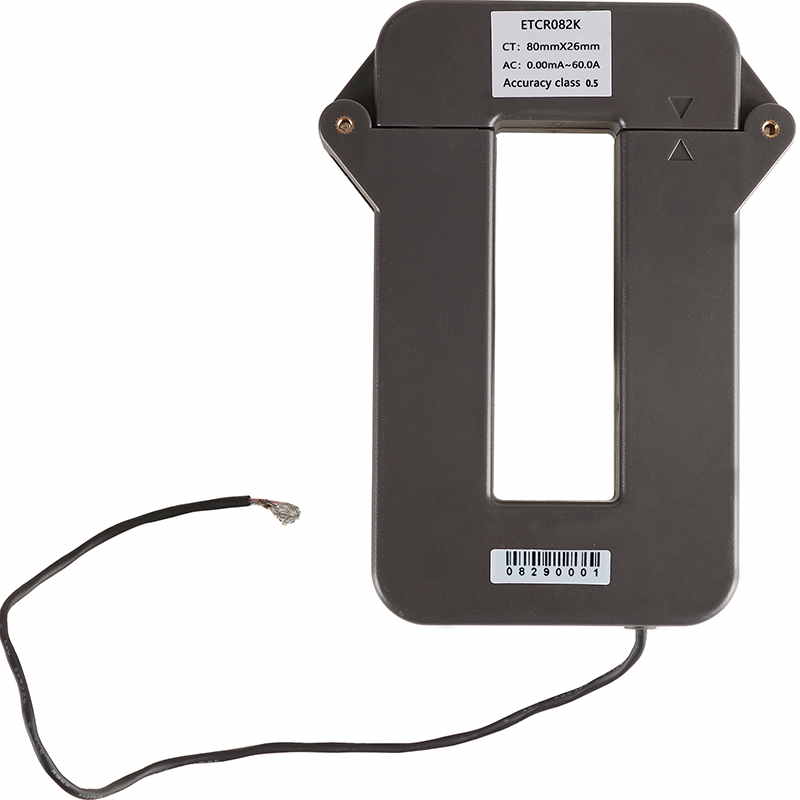

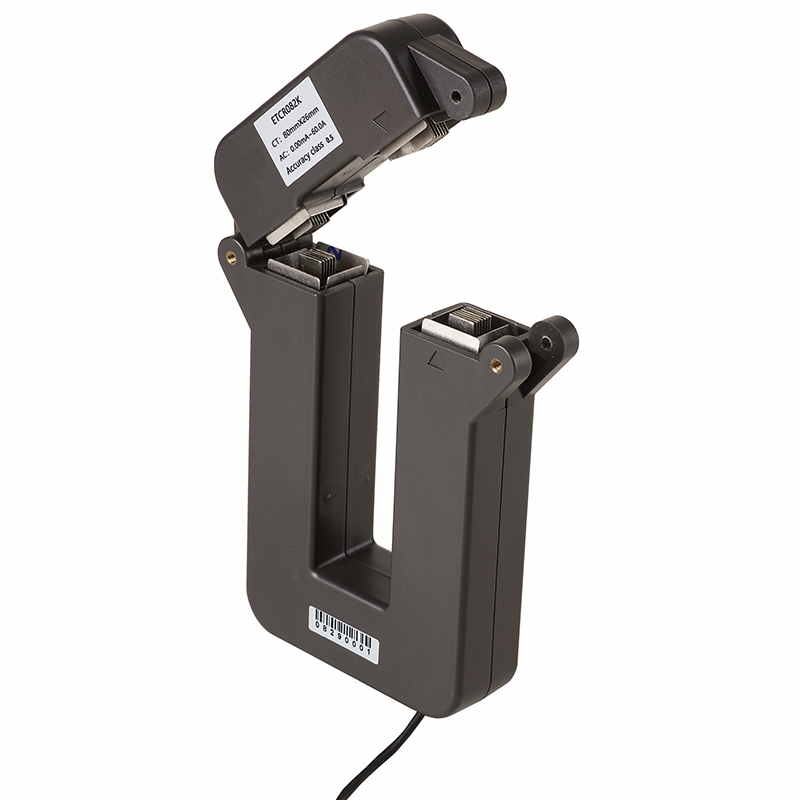

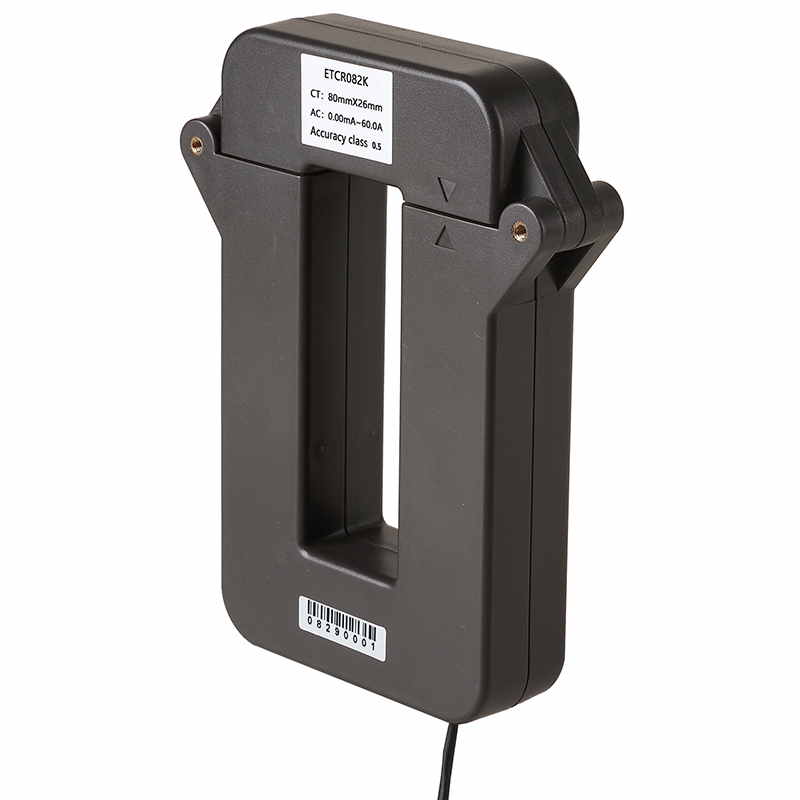

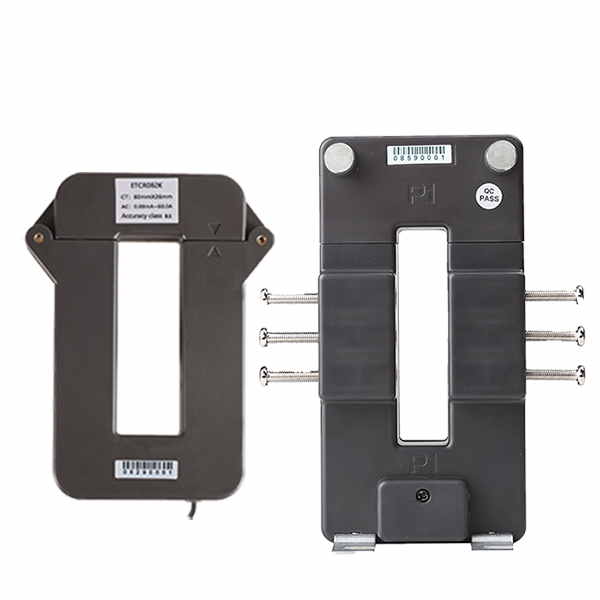

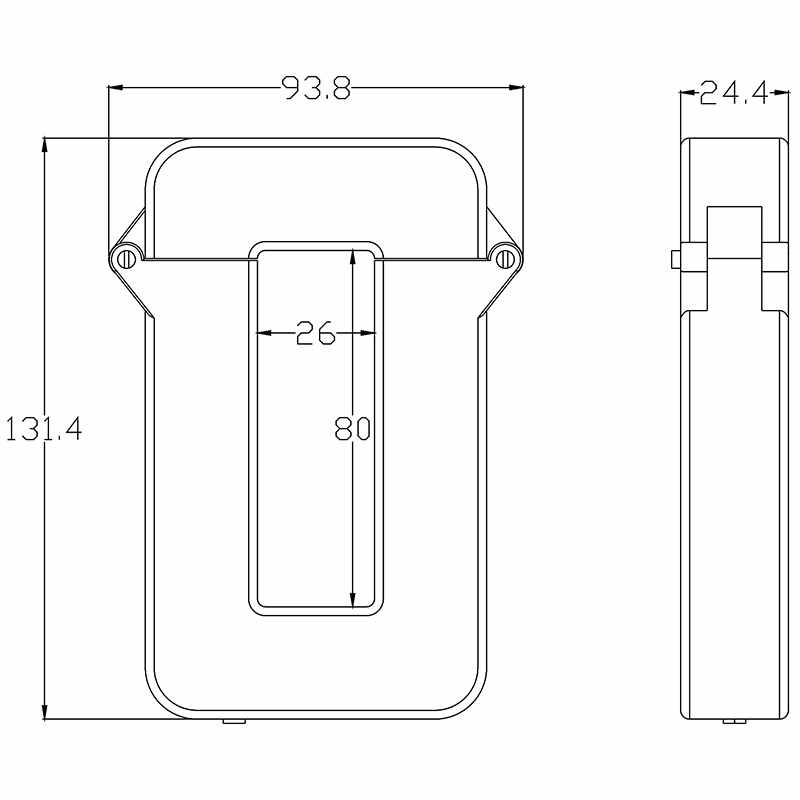

| ETCR082K |  | 量程：0.00mA～60A 精度等級：0.5 相位誤差：≤1° 變比：1000:1 工作頻率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | 80mm×26mm | 132mm×101mm×25mm | 800g |

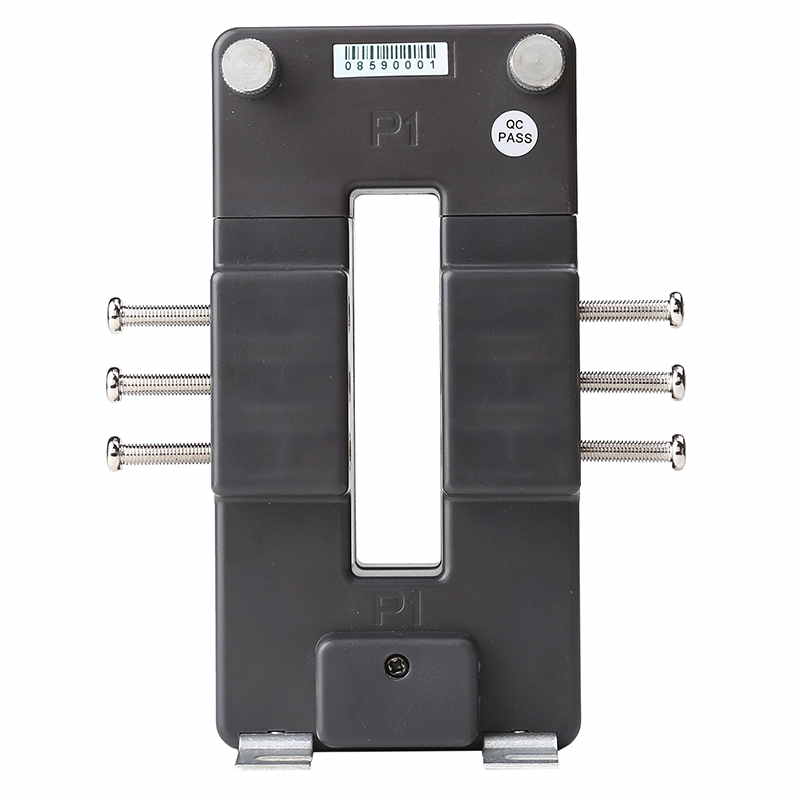

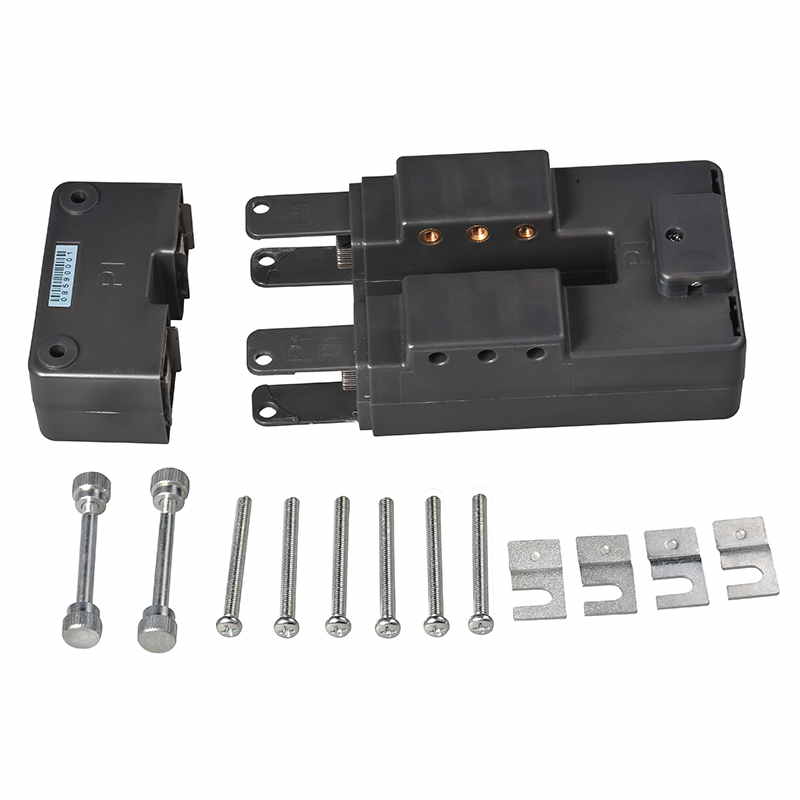

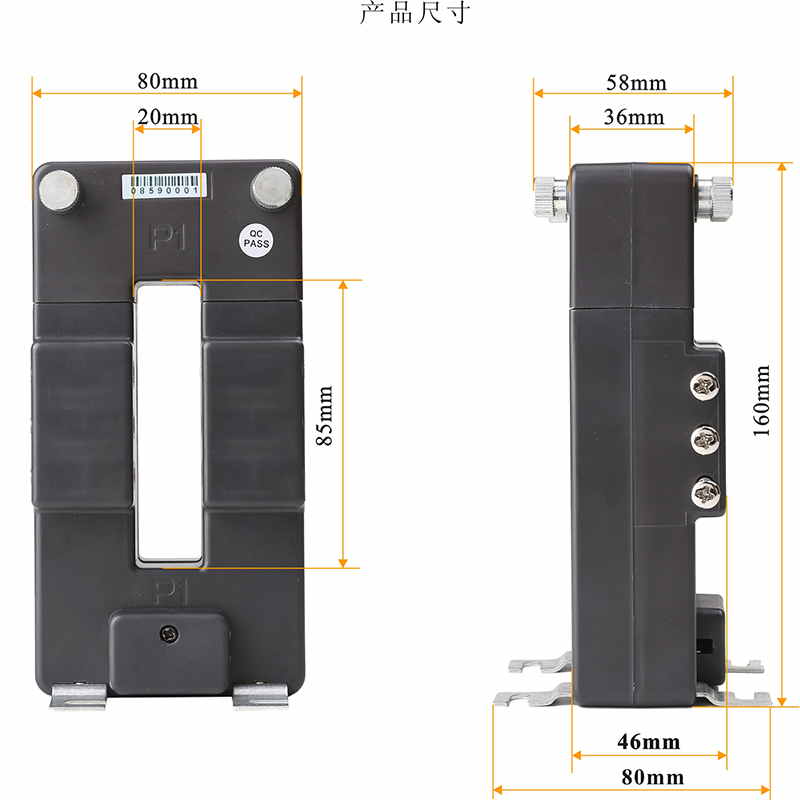

| ETCR085K |  | 量程：0.00mA～60A 精度等級：0.5 相位誤差：≤1° 變比：1000:1 工作頻率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | 85mm×20mm | 160mm×80mm×58mm | 810g |
技術參數
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電流量程 | 精度等級 | 其它 |

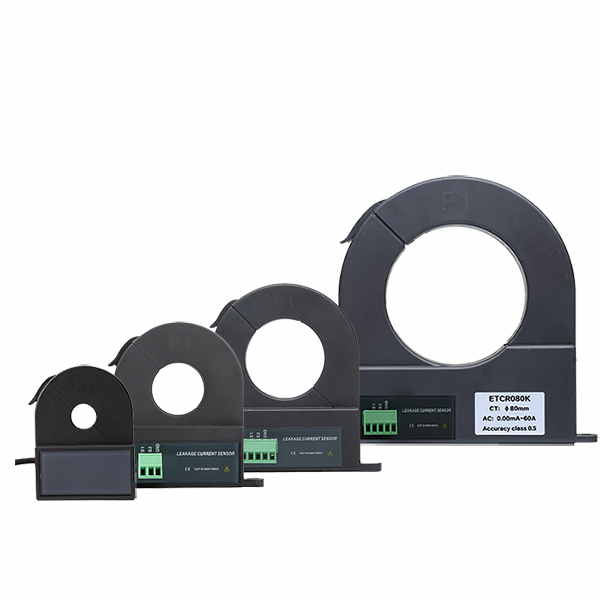

| 開合式泄漏電流互感器系列 | Φ10mm/Φ25mm/Φ25mm/Φ40mm/Φ80mm | AC 0.00mA～20A/30A/60A | 0.5 | 接受訂制 |
| 開合式直流泄露電流互感器系列 | Φ10mm/Φ25mm | DC 0.0mA～100mA | 3.0 | ±12VDC，接受訂制 |

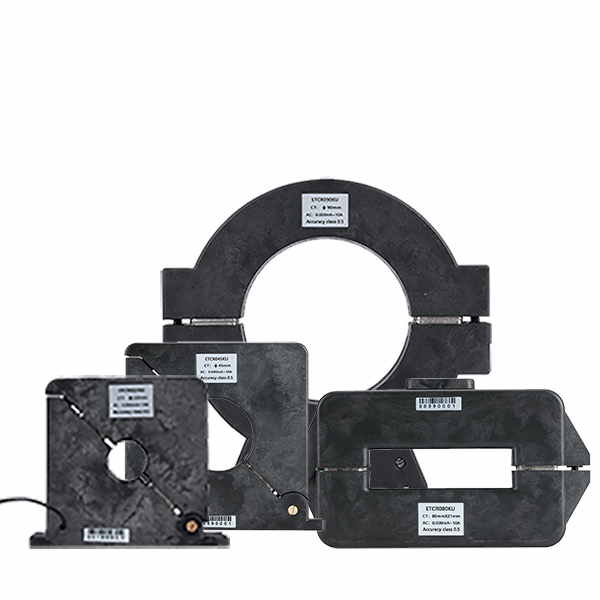

| 微安級開合式泄漏電流互感器系列 | Φ22mm/Φ45mm/80mm×21mm/Φ90mm | AC 0uA～10A | 0.5 | 接受訂制 |
| 分離式泄漏電流互感器系列 | 80×26mm/85×20mm | AC 0.00mA～60A | 1.0 | 接受訂制 |

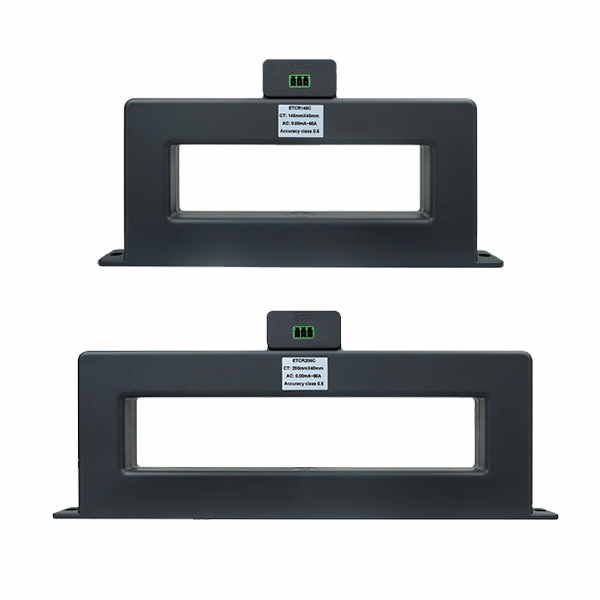

| 扁口泄漏電流互感器系列 | 145×40m/200×40mm | AC 0.00mA～60A | 1.0 | 接受訂制 |
