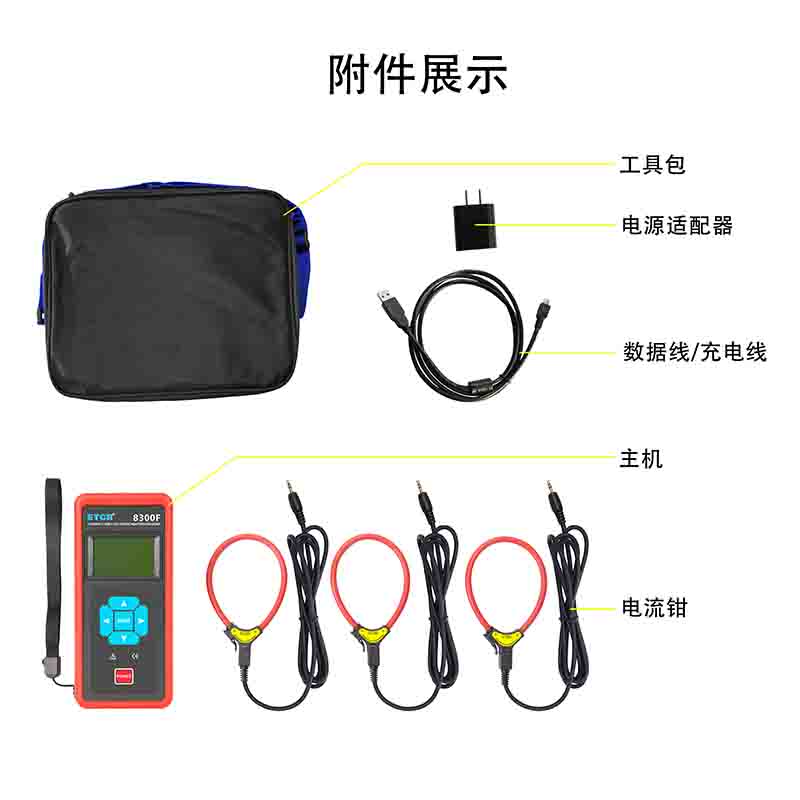

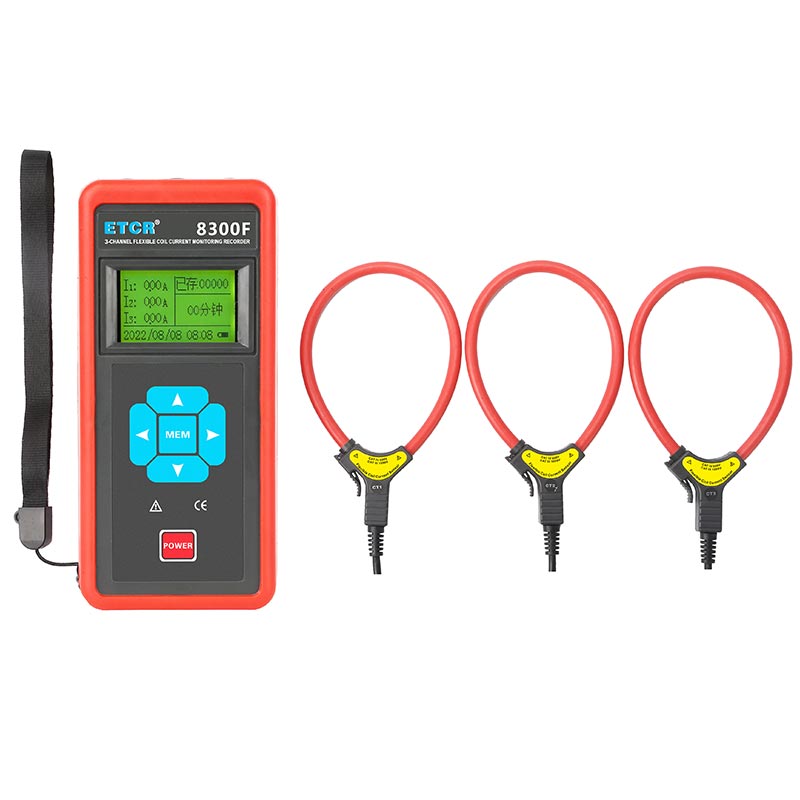

      ETCR8300F三通道柔性線圈電流記錄儀又稱電流在線記錄儀、多通道電流記錄儀，用于現場在線同時監測、記錄1～3路交流電流，故障查找，線路檢修。由主機、柔性電流鉗、充電器、數據上傳軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、大型異形導線、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。

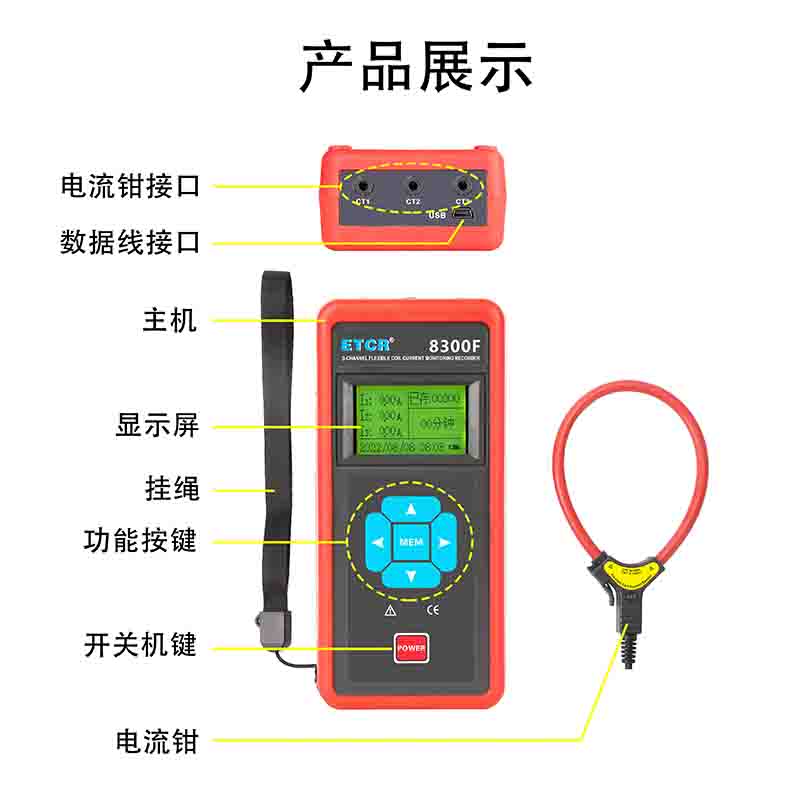

      ETCR8300F三通道柔性線圈電流記錄儀主機采用藍屏LCD顯示，三通道同屏顯示，一目了然，有中文操作界面和英文操作界面兩款選擇，適合于不同國家的工程技術人員。記錄儀采用大容量可充電鋰電池，續航最多可以持續記錄7天。具有系統時鐘功能和超大存儲空間，能現場設定監測記錄時間，能存儲20萬組數據，具有自動存儲間隔時間設定功能，記錄周期從1秒～99分鐘內設置。配有USB通信接口數據上傳軟件具有歷史數據讀取、查閱、保存、報表等功能。
產品特點
1、柔性線圈無任何裸露金屬導體，非接觸測量，安全可靠。體積小、重量輕、柔軟靈活，適合狹窄環境和排線密集的場所，以及測量尺寸很大或形狀不規則的導體電流。用戶可根據需求定制線圈長度。
2、主機可配置1至3個電流鉗，用戶根據需求選型。
3、可設置記錄間隔時間。
4、存儲功能，20萬組數據超大存儲空間。
5、可充電鋰電池，節電模式下連續工作約7天，更換電池不會丟失數據。
6、USB通信接口


1、柔性電流鉗尺寸

柔性電流鉗內徑	線圈長度	線圈質量	線圈直徑
Φ50mm	160mm	約93g	φ7.5mm
Φ100mm	320mm	約103g	φ7.5mm
Φ150mm	480mm	約113g	φ7.5mm
Φ200mm	640mm	約123g	φ7.5mm
Φ300mm	950mm	約145g	φ7.5mm
Φ500mm	1580mm	約183g	φ7.5mm
Φ1000mm	3150mm	約303g	φ7.5mm
Φ1500mm	4720mm	約403g	φ7.5mm







2、技術參數

規格名稱	規格參數
電源	3.7V可充電鋰電池（充滿電約4.2V）
顯示模式	LCD：128dots×64dots
LCD尺寸	顯示域：44mm×27mm
柔性電流鉗數量	1～3個（選型）
測試方式	柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。
量程	AC 0.00A～20.00kA
分辨率	AC 10mA
精度	±2%rdg±5dgt(導線處于柔性線圈中心位置，23℃±2℃)
被測電流頻率	50Hz～60Hz
主機尺寸	寬高厚78mm×165mm×42mm
質    量	接收器：約293g(含電池)
線圈內徑	按客戶要求訂制
線圈直徑	φ7.5mm(非常適合于狹窄環境和排線密集的場所等)
位置誤差	被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。
采樣速率	2次/秒
數據存儲	20萬組（掉電或更換電池不會丟失數據）1組數據為同時記錄1～3路電流鉗的數據。
記錄周期	1秒～99分鐘內設定記錄間隔時間，0秒為不自動存儲
記錄時間	1秒間隔，可連續記錄48小時
	10秒間隔，可連續記錄120小時
	1分鐘間隔，可連續記錄168小時
下載速度	60kB / Min
溢出顯示	超量程溢出功能：“OL”符號顯示
電池電壓	使用3.7V可充電鋰電池，三格電量顯示，電量為零格時表示電池電壓低，請及時充電
通訊接口	USB
額定電流	節電模式下6mA，最大35mA
線路電壓	AC600V以下線路測試
絕緣強度	AC 2kV/rms(螺釘與外殼之間)
適合安規	IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
